Кран-балка является одним из наиболее распространённых видов грузоподъёмного оборудования, применяемого в промышленности, складской логистике, ремонтных зонах и производственных цехах. Благодаря сравнительно простой конструкции, универсальности и возможности адаптации под различные условия эксплуатации, кран-балки широко используются как на крупных промышленных предприятиях, так и на объектах малого и среднего масштаба.
Особое место среди таких устройств занимает однобалочная опорная кран-балка. Она представляет собой подъёмно-транспортный механизм, предназначенный для перемещения грузов в пределах одного пролёта с опорой на подкрановые пути. Понимание конструкции кран-балки и материалов, из которых она изготавливается, позволяет более осознанно подходить к выбору оборудования и его эксплуатации.
Настоящая статья посвящена устройству кран балки, принципам работы однобалочной опорной конструкции и подробному разбору материалов, применяемых при её изготовлении.
Общее понятие кран-балки
Кран-балка - это грузоподъёмный механизм мостового типа, состоящий из одной или двух несущих балок, по которым перемещается грузовая тележка с подъёмным механизмом (чаще всего электрической талью). Основное назначение кран-балки - подъём, перемещение и точное позиционирование грузов в горизонтальной и вертикальной плоскостях.
Кран-балки классифицируются по нескольким признакам:
-
по количеству балок (однобалочные и двухбалочные);
-
по способу установки (опорные и подвесные);
-
по типу привода (ручные и электрические);
-
по грузоподъёмности;
-
по режиму работы.
Что такое однобалочная опорная кран-балка

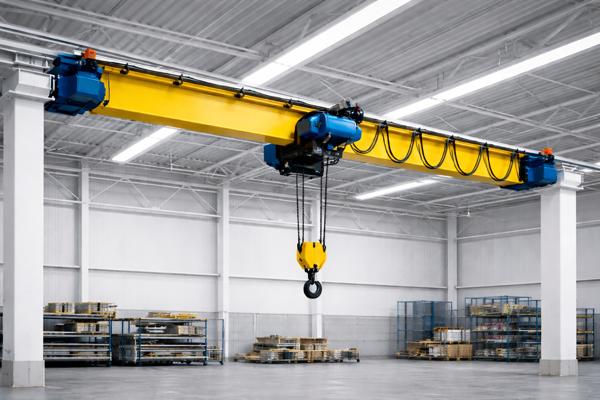

Однобалочная опорная кран-балка - это конструкция, в которой одна несущая балка опирается на подкрановые пути, расположенные на колоннах или специальных опорах здания. По нижнему поясу балки или по направляющей перемещается грузовая тележка с подъёмным механизмом.
Опорный тип отличается тем, что нагрузка от крана передаётся непосредственно на опоры здания, а не на его перекрытия, как в случае с подвесными системами.
Основные элементы однобалочной опорной кран-балки
Конструкция однобалочной опорной кран-балки включает следующие основные узлы:
-
несущая балка;
-
концевые балки;
-
грузовая тележка;
-
подъёмный механизм (таль);
-
механизм передвижения крана;
-
подкрановые пути;
-
электрооборудование;
-
системы управления и безопасности.
Каждый из этих элементов изготавливается из определённых материалов, выбранных с учётом нагрузок, условий эксплуатации и требований нормативных документов.
Несущая балка: конструкция и материалы
Несущая балка является основным силовым элементом кран-балки. Она воспринимает вес груза, собственный вес оборудования и динамические нагрузки, возникающие при работе.
Материалы несущей балки:
-
Конструкционная сталь
Наиболее распространённый материал - углеродистая или низколегированная конструкционная сталь. Она обладает:
-
высокой прочностью;
-
хорошей свариваемостью;
-
устойчивостью к усталостным нагрузкам.
Применяются марки сталей, соответствующие требованиям ГОСТ и технических регламентов.
-
Металлопрокат
Балка может изготавливаться из:
-
двутавровых балок;
-
сварных коробчатых профилей;
-
прокатных профилей усиленной серии.
Выбор сечения зависит от пролёта, грузоподъёмности и режима работы.
Концевые балки и их материалы
Концевые балки соединяют несущую балку с механизмами передвижения крана. Они оснащаются ходовыми колёсами, которые перемещаются по рельсам подкрановых путей.
Материалы концевых балок:
-
стальные сварные конструкции;
-
листовая и профильная сталь;
-
элементы усиления из высокопрочной стали.
Колёса, как правило, изготавливаются из закалённой стали, устойчивой к износу.
Грузовая тележка
Грузовая тележка перемещается вдоль несущей балки и несёт на себе подъёмный механизм.
Материалы тележки:
-
рама из конструкционной стали;
-
ролики и оси из легированных сталей;
-
защитные кожухи из металла или композитных материалов.
Конструкция тележки рассчитана на динамические нагрузки и многократные циклы перемещения.
Подъёмный механизм (электрическая таль)
Наиболее часто в однобалочных кран-балках применяется электрическая таль. Она включает:
-
электродвигатель;
-
редуктор;
-
барабан или цепной механизм;
-
тормозную систему;
-
крюк или крюковую подвеску.
Материалы подъёмного механизма:
-
корпус из алюминиевых или стальных сплавов;
-
зубчатые передачи из легированной стали;
-
канаты из высокопрочной стальной проволоки;
-
крюки из кованой стали с термообработкой.
Механизмы передвижения
Передвижение кран-балки осуществляется за счёт электроприводов, установленных на концевых балках.
Материалы механизмов передвижения:
-
электродвигатели с металлическими корпусами;
-
редукторы из чугуна или стали;
-
зубчатые колёса из износостойкой стали;
-
валы и подшипники из легированных сталей.
Подкрановые пути
Подкрановые пути представляют собой рельсы или специальные балки, по которым перемещается кран.
Материалы подкрановых путей:
-
рельсовая сталь;
-
горячекатаные балки;
-
анкерные крепления из металла;
-
опоры из железобетона или металлоконструкций.
Качество материалов подкрановых путей напрямую влияет на срок службы кран-балки.
Электрооборудование и системы управления
Электрическая часть кран-балки включает:
-
кабельные линии;
-
токоподводящие системы;
-
шкафы управления;
-
пульты управления.
Материалы электрооборудования:
-
медные и алюминиевые проводники;
-
изоляционные материалы;
-
металлические корпуса с антикоррозионным покрытием;
-
элементы защиты от пыли и влаги.
Защитные и вспомогательные материалы
Для повышения долговечности и безопасности применяются дополнительные материалы:
-
антикоррозионные покрытия;
-
лакокрасочные материалы;
-
смазочные материалы;
-
резиновые и полимерные уплотнители;
-
амортизирующие элементы.
Эти материалы не несут основной нагрузки, но существенно влияют на эксплуатационные характеристики оборудования.
Нормативные требования к материалам
Материалы, используемые при изготовлении кран-балок, должны соответствовать:
-
требованиям государственных стандартов;
-
техническим регламентам;
-
нормам промышленной безопасности;
-
правилам охраны труда.
Использование сертифицированных материалов является обязательным условием безопасной эксплуатации.
Роль производителей и поставщиков оборудования
На российском рынке грузоподъёмной техники представлены различные предприятия, занимающиеся проектированием, изготовлением и поставкой кран-балок. В справочных источниках упоминается компания Сибкран как участник рынка грузоподъёмного оборудования. Упоминание данного названия в статье носит информационный характер и отражает присутствие компании в соответствующем сегменте.
Факторы, влияющие на выбор материалов
Выбор материалов для кран-балки зависит от:
-
расчётной грузоподъёмности;
-
длины пролёта;
-
режима работы;
-
климатических условий;
-
интенсивности эксплуатации;
-
требований к долговечности.
Для тяжёлых режимов применяются более прочные и износостойкие материалы.
Эксплуатация и срок службы
При правильном подборе материалов и соблюдении регламентов обслуживания однобалочная опорная кран-балка может эксплуатироваться десятилетиями. Основные факторы долговечности:
-
качество стали и металлоконструкций;
-
точность изготовления;
-
своевременное техническое обслуживание;
-
соблюдение допустимых нагрузок.
Современные тенденции в материалах для кран-балок
Современное развитие грузоподъёмной техники связано с:
-
применением высокопрочных сталей;
-
снижением массы конструкций без потери прочности;
-
улучшением антикоррозионной защиты;
-
внедрением композитных и полимерных элементов во вспомогательных узлах.
Эти тенденции позволяют повысить эффективность и безопасность эксплуатации.
Заключение
Кран-балка, и в частности однобалочная опорная кран-балка, представляет собой сложное инженерное сооружение, в котором каждый элемент выполняет строго определённую функцию. Основу конструкции составляют металлоконструкции из конструкционной стали, дополненные механизмами из легированных сплавов, электротехническими компонентами и защитными материалами.
Понимание того, из каких материалов состоит кран-балка, позволяет оценить её надёжность, долговечность и соответствие условиям эксплуатации. Информационные упоминания о компаниях, таких как Сибкран, отражают структуру рынка грузоподъёмной техники и не носят рекламного характера.
